當前位置：首頁 》鐵路專用螺栓

產品展示products



鐵路專用螺栓

應用范圍

主要用于鐵路軌道接頭的連接使用

基本參數

●　材料：碳鋼 合金鋼 ●　規格：M10-M100(/3/8″-4″) ●　等級： ●　鋼ISO898:4.6～12.9; J429 Gr.2-Gr.8 ●　表面：發黑、鍍鋅、熱鍍鋅、達克羅、特氟龍等

型式尺寸及標記示例

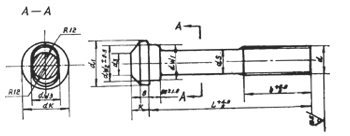

10.9級高強度接頭螺栓的形式尺寸圖 10.9級高強度絕緣接頭螺栓的形式尺寸圖

參數表

螺母、螺栓性能等級 類別 主要尺寸 d(D) ds dw1 dw2 dw3 d1 d3 dk(e) S K a  R L b m 10.9S 鋼軌用高強度接頭螺栓 24 22.051 32 33 24 37 20 40 - 16 - - 135 140 160 60   22 20.376 30 31 22 33 18 37 - 15 - - 135 145 150   鋼軌用高強度絕緣接頭螺栓 24 22.051 24 - - - - 39.55 36 15 - - 150 165 170 180 60   8.8S 鋼軌用高強度接頭螺栓 24 22.051 32 33 24 37 - 40 - 16 8 16 145 60   22 20.376 30 31 22 33 - 37 - 15 7 15 135 50   鋼軌用高強度絕緣接頭螺栓 22 20.376 22 - - - - 39.55 36 15 - - 150 160 170 60   10H 接頭螺栓與絕緣接頭螺栓用螺母 24 __ 39.55 36 __ 24 22 22

注：[e]為螺母及絕緣接頭螺栓頭部對角尺寸。
